【マイコンボードにＶ１．２のシールが付いている場合】
書籍で使われているマイコンボード、ＢＴＣ０６７については度々バージョンが変わっており、２０１１年春現在ではＶ１．２のシールが貼ってあります。ここでは、このバージョンのマイコンボードのプログラム書き込み方法をご説明します。
尚、確認に使ったＧＤＬはＶｅｒ２．４．０．０ｒ４になります。下記においておきます。
GDLFull2.4.0.0r4.exe
このファイルですが、かなり大きいので、PC環境によってはダウンロードが失敗することがよくあります。ダウンロードが失敗するときは、ダウンローダなどを使ってください。（ダウンローダについてはグーグルで検索してください。）
古いＧＤＬが入っている場合は、古い方をアンインストールしないと下記と挙動が変わりますので、古い方をアンインストールしてから始めてください。
ｅｘｅファイルを実行するとインストールが始まります。出てくるウィンドウをよく読んでインストールしてください。
以下、インストールが終了したところから説明します。
＜GDLの起動＞
「すべてのプログラム」−＞「GCC Developper Light」−＞「GCC Developper Light」を選択し、ＧＤＬを起動します。
＜プログラムの書き込み＞
インストール後、初めて起動する場合はATｍｅｇａ３２用の設定にします。「ツール」−＞「コンパイルオプション」の画面の「設定リスト」タブでATmega32を選択します。これによりGDLはＡＴｍｅｇａ３２を開発する環境に設定されます。
書籍を書いた時から、ライブラリがかなり変わっており、printf関数などの設定方法が書籍の内容と違っています。つまり、書籍のhello.cなどのサンプルプログラムは現状ではそのままでは動きません。ということで、動作確認用に、書籍のLED1.cを使います。LED1.c以降のプログラムはライブラリの変化に依存しにくい内容になっていますが、現在のバージョンでは行５行目の部分を変えます。書籍では int
count; になっていますが、ここでは double count; にします。
これを打ち込んでLED1.cというファイル名で保存します。その後、［ｆ９］キーを押し、コンパイルします。成功すると下記の下のように＜成功＞と表示されます。

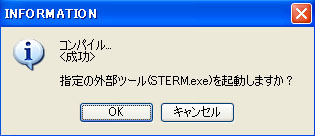

コンパイルが終了すると、このようにＳＴＥＲＭを起動するか聞いてきます。ＳＴＥＲＭが起動していない場合は「ＯＫ」を押して起動します。すでに何度かコンパイルしていて、すでにＳＴＥＲＭが起動している場合は「キャンセル」を押します。
LED1.cをコンパイルした後にSTERMを起動すると、STERM画面下にLED1.binと表示されます。これでLED1のプログラムを転送する状態になったことがわかります。
＜プログラムの書き込み方法＞
ここからの手順が大きく変わります。書き込みはＳＴＥＲＭ経由で行います。
１）マイコンボードとＰＣを通信ケーブルで接続し、マイコンボードの電源を入れます。
２）まず、ＳＴＥＲＭを開いたばかりの状態ですと、通信設定されていませんので設定を行います。ＳＩＭＰＬＥ TERMのウィンドウのメニューから「ファイル」−＞「プロパティ」を選びます。

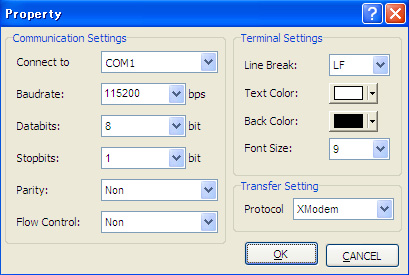

プロパティはこのように設定します。ＣＯＭポート名の設定（Connect toのところ）だけは、ＰＣの環境によって番号が変わるので注意してください。上の例ではＣＯＭ１（デスクトップＰＣ本体についているポート）に設定されています。ノートＰＣなどの場合はＣＯＭポートが無いので、ＵＳＢ-シリアルアダプタなどを使いますが、この場合はＣＯＭ１以外の番号になります。つながっているCOMの番号が何番かは、デバイスマネージャーで調べてください。
設定したら「OK」を押してウィンドウを閉じます。
３）ポートを開きます。
電話から上に矢印が出ているアイコンを押すと、通信が開始されます。
４）「ｓｈｉｆｔ」＋「！」キーを押しながら、マイコンボードのリセットスイッチ（プッシュスイッチ）を押します。（！キーは１キーです。）
すると、ＳＴＥＲＭの画面に上のような表示が出ます。
５）STERMのメニューから「転送」−＞「スクリプト実行」を選択します。その後、STERM上でカウントダウンが始まりますので、１０秒以内にマイコンボードのリセットボタンを押してください。
６）プログラム転送のコマンドが自動実行されます。

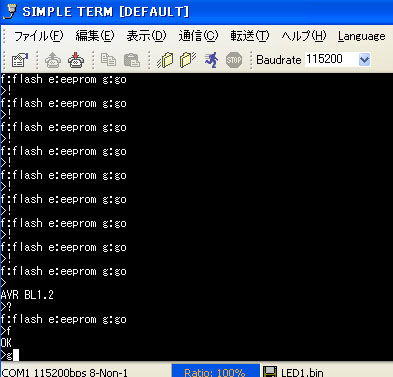

プログラムの転送が終了した画面は上のようになります。最後が＞ｇで終わります。ｇコマンドはプログラム実行コマンドですので、この後、プログラムが実行されます。
Ｖ１．２は他のバージョンと違い、ＬＥＤが赤と緑に２個ついています。緑ＬＥＤはポートＢ４に接続されていますので、このプログラムを実行すると、緑ＬＥＤが点滅します。
|
