＜概要＞
■温度を電圧に変換するセンサー
ＡＳ−TEMPは温度を電圧出力に変換して出力します。
■線形出力
出力電圧は温度に対してほぼ比例の関係になりますので、出力電圧からの温度への変換プログラムが簡単に作れます。
■オプションケーブル用の出力ピン
出力部は２ｍｍピッチのスルーホールになっています。オプションのピンヘッダとセンサーケーブルを使用することにより、コネクタの加工など不要で浅草ギ研製品などと簡単に接続することができます。
＜仕様＞
|
電源電圧
|
+5VDC
|
|
消費電流
|
0.1ｍＡ(Max)
|
|
測定範囲
|
-20〜90℃ |
|
測定精度
|
+-1℃ |
|
反応速度
|
1.7Sec |
|
出力方式
|
アナログ電圧出力 |
|
接続部
|
2mmピッチ3P スルーホール |
|
RoHS
|
対応 |
|
寸法／重量
|
寸法18x21x6.2(H)mm
重量：約1g |
＜価格＞
税込み ５２５円 （本体価格５００円）
＜オプション＞
ヘッダピン２ｍｍピッチ １列ｘ４０ ２５２円（本体価格２４０円）
センサーケーブル2mmピッチ3P-3P 20cm ３１５円（本体価格３００円）
センサーケーブル2mmピッチ3P-3P 20cm 10本セット ２，６２５円（本体価格２，５００円）
＊２０ｃｍ長の３本ツイストケーブル両端に２ｍｍピッチｘ３ピンのメスコネクタが付いているもので、浅草ギ研製のセンサポートなどに合います。
＊コネクタはヒロセ製A4B-3S-2Cです。

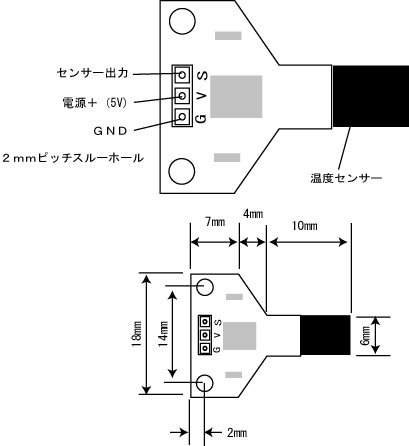

＜ピン配列＞
＜動作説明＞

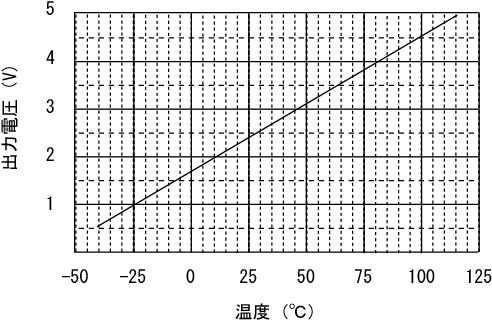

電源投入後、約１ｍS後から、信号線に温度に応じた出力が出ます。出力電圧と温度の関係は次のようになります。

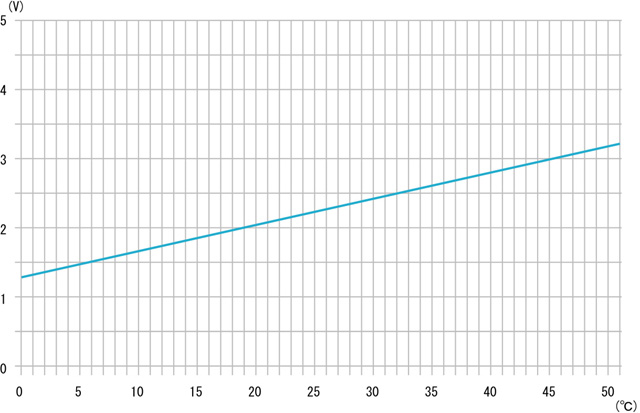

（室温近辺）
＜運用上の注意＞
１）気温などの温度が急激に変わる場合、センサー自体の温度が測定対象と同じになるまでは正確な温度は測定できませんのでご注意願います。
２）センサー部は１５０℃以上には上げないで下さい。センサーが壊れる可能性があります。
３）当センサーはホビー用です。命にかかわるようなセンサーシステムに使用するのはご遠慮願います。（特注にて高精度センサーを作成することは可能です。メールにてお問い合わせ下さい。）
＜トラブルシューティングＱ＆Ａ＞
Ｑ：電源をつないでも出力が出ない。
Ａ：電源電圧や配線を確認してください。
＜使用上の注意＞
・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
|
