＜概要＞
■バッテリ駆動などに最適な、５Ｖのスイッチング電源
AG-DC5Vは、バッテリ駆動などに最適な５V出力の降圧スイッチング電源です。マイコンなどの電源によく使われる、シリーズレギュレータと違い、スイッチング電源なので発熱も少なく、バッテリを効率よく使うことができます。
■大出力
最大出力２．５A。
■小型設計
ロボットなどに搭載するために、極力小さく作っています。
■LiPoバッテリなどと接続
７．４V以上の電源をつないだときに５Vが出力されます。２セル以上のLiPoバッテリや、９V電池などが最適です。
■大容量コンデンサ付き
バッテリにモータやＲＳサーボなどを接続する場合の誤動作防止用コンデンサが添付されています。（レイアウトの都合により、ハンダ付けはしていません。使用しない場合は基板をカットし、基板面積をさらに小さくすることもできます。）
＜価格＞
ＡＧ−ＤＣ５Ｖ ４，２００円 （本体価格４，０００円）
＜仕様＞
|
入力電圧
|
＋６．８Ｖ〜２５Ｖ
|
|
出力電圧
|
＋５Ｖ (+-0.1Ｖ)
|
|
最大出力
|
２．５Ａ |
|
スイッチング周波数
|
1.25MHz |
|
寸法／重量
|
寸法28x30mm 重量：5g |
|
付属品
|
電解コンデンサ1000uF |

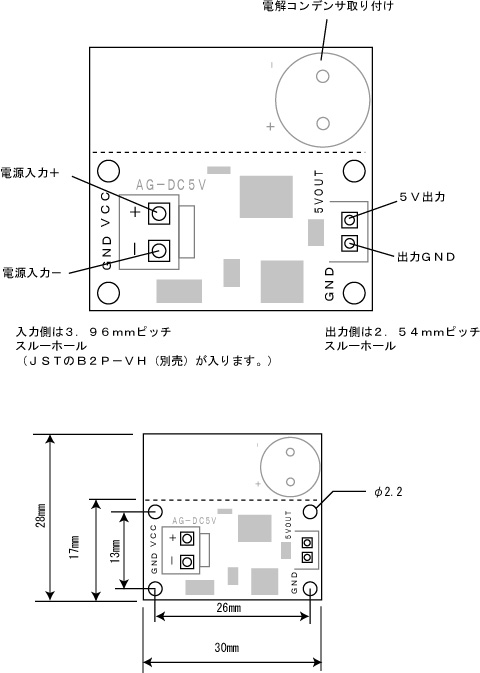

＜ピン配列＞
■電源入力＋：
バッテリなどの電源の＋に接続してください。
■電源入力−：
バッテリなどの電源の−に接続してください。
■５Ｖ出力：
５Ｖの出力です。
■出力ＧＮＤ：
出力のＧＮＤです。マイコンなどのＧＮＤに接続してください。
■電解コンデンサ取り付け：
このボードはマイコンなどに供給する５Ｖ電源ですが、元のバッテリなどでＲＣサーボやＤＣモータも駆動する場合は付属のコンデンサを取り付けてください。付属コンデンサを付けないと、５Ｖが安定して供給できない場合があります。
モータやサーボを使わない場合はコンデンサの取り付けは不要です。基板上部は不要となりますのでカットしてもかまいません。
＜接続例＞
入力側にＪＳＴのコネクタＢ２Ｐ−ＶＨ、又はＢ２ＰＳ−ＶＨ（別売）を取り付けると、浅草ギ研で販売しているＬｉＰｏバッテリやバッテリーチャージャーなどと接続することができます。コネクタは電子部品店などで入手してください。

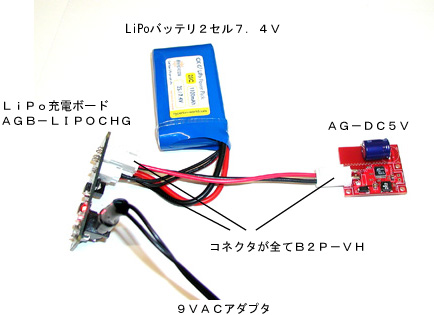

この例では、本製品に、浅草ギ研で販売しているＬｉＰｏバッテリ、充電基板、ＡＣアダプタを接続したところです。この構成ですと、ＬｉＰｏバッテリなど全てをロボットなどに埋没させることができます。ＡＣアダプタをさしているときはＡＣから電源を供給し、ＡＣアダプタを外すとＬｉＰｏバッテリから電源が供給されます。この例では、ＡＧ−ＤＣ５ＶにはＢ２ＰＳ−ＶＨコネクタ（水平方向タイプ）が取り付けられています。
浅草ギ研で販売しているバッテリにもＢ２Ｐ−ＶＨコネクタが付いていますので、ＡＧ−ＤＣ５Ｖとバッテリを直接接続することもできるようになります
。

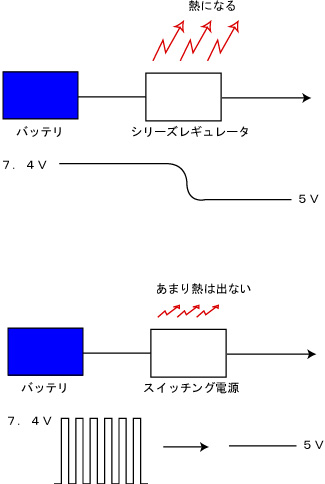

＜スイッチング電源と、シリーズレギュレータの違い＞
電子工作などでは、よく、７８０５などのシリーズレギュレータが使われています。これは電子部品店などで購入でき、コンデンサ２つを接続するだけで簡単に使えて便利で、価格も安いです。
但し、シリーズレギュレータは、電圧差を熱に変えて、安定した電圧を作っているので、電圧差のほとんどのエネルギーが無駄になってしまい、バッテリ駆動の場合にはバッテリが早く消耗する原因となります。
スイッチング電源の場合は、バッテリなどからの電力を高速にＯＮ／ＯＦＦし、必要な分だけを使いますので、バッテリなどが長持ちします。
＜Ｑ＆Ａ＞
Ｑ：５Ｖより低い電圧しか出ない。
Ａ：元の電源の電圧を確認してください。６．８Ｖ以下ですと５Ｖになりません。また、６．８Ｖ以上でも電流をあまり流せないものですと５Ｖにならない場合があります。通常はＬｉＰｏなどの二次電池を使用してください。
Ｑ：９Ｖ乾電池を使用しているが、５Ｖが出ない。
Ａ：９Ｖ乾電池はＬｉＰｏなどの二次電池よりは電流が流せません。電流を沢山流すような場合は５Ｖを生成できない場合があります。たとえば、ＰＩＣやＨ８などのマイコンボードと簡単な周辺機器（ＬＥＤや音声出力など）程度でしたら９Ｖ乾電池でも大丈夫ですが、４．８〜６Ｖ対応のＲＣサーボなどを動かそうとすると、元の乾電池自体の出力が足りないので、安定した５Ｖが生成できない場合があります。
＜使用上の注意＞
・このボードは電子機器です。取扱い、輸送時には静電気対策を行ってください。ＩＣの足や、各ピンを直接手で触ったりすると静電破壊される場合があります。
|
