＜AG-BT20Eに電源を入れる＞

　BT20Eに電源を入れます。接続確認だけならBT20Eに３．３V電源をつなぐだけでよいですが、実際にはマイコンと接続して使いますので、ここでは浅草ギ研製マイコンボードＡ３３Ｆとつないだ例を示します。Ａ３３Ｆは３．３Ｖで通信するＵＡＲＴポートがあり、外部に３．３Ｖ電源も供給できます。（詳細の接続や使い方はサンプルプログラムのページを参照）


　下の写真はＡ３３ＦマイコンボードにＢＴ２０Ｅを接続したところです。Ａ３３ＦはＵＳＢ接続すると電源が供給されますので、この状態でＵＳＢ接続するとＢＴ２０Ｅにも電源が入ります。電源が入るとＬＥＤが３回点滅した後に、通信可能状態に移行します。移行が正常に終了するとＲＡＤＹのＬＥＤだけが点灯します。


　これで、ＢＴ２０Ｅ側はスレーブとして、マスタからの検索を待っている状態になります。

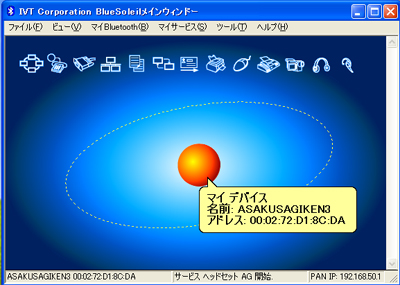

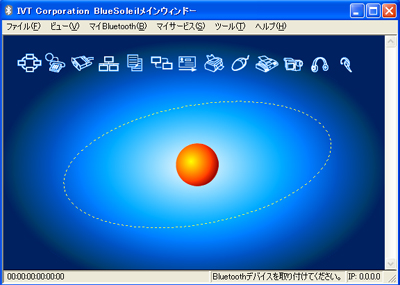

　この状態でBlueSoleilの真ん中の丸を押します。下は赤い丸ですが、バージョンによって色が違う場合もあるようです。すると、PC側のBTマスターが、接続可能なBTスレーブを検索し、表示します。

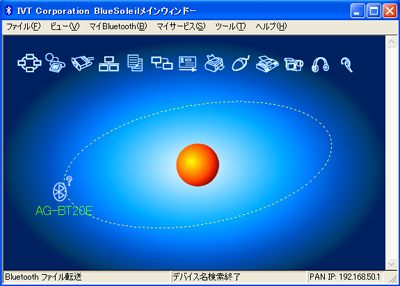

　下は検索が終わったところです。AG-BT20Eが検索されたのがわかります。この状態ではまだ通信はできません。BT20E側はまだRADYしか点灯していません。

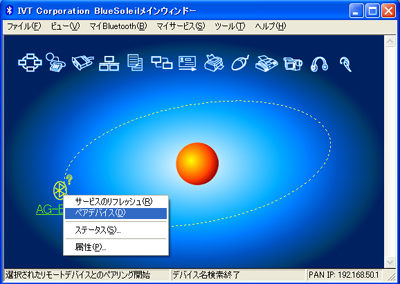

　次に、検索されたAG-BT20Eのアイコンを右クリックし、「ペアデバイス」を選択します。

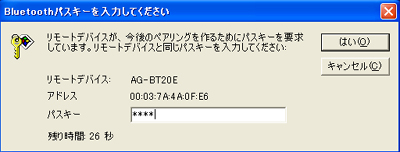

　パスキーの入力画面になるので 0000 を入力してください。BT20Eのパスキー（PINコード）は　0000　で固定です。


　ペアリングが終了すると、AG-BT20Eのアイコンに赤い「レ」印がつきます。つぎに、AG-BT20Eで使用できるサービスを確認します。AG-BT20Eのアイコンをダブルクリックするとサービスを確認して更新します。

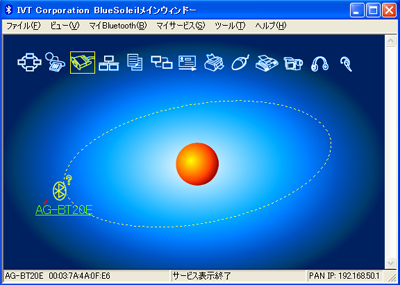

　サービスを更新すると、使用できるサービスのアイコンが緑色になります。下の写真では、画面上の方のアイコン一覧の左から３番目が緑にかわりました。これが仮想シリアルポートのサービスになります。仮想シリアルポートで接続しますので、このアイコン（緑に変わったアイコン）をクリックします。

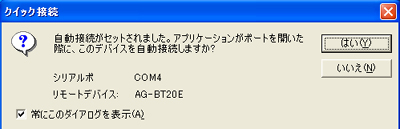

　一番初めに接続した時には次のようなWindowが開きます。このシリアルポート名を覚えて置いてください。下の例ではCOM４となっています。接続が終了したら、COM４が通信窓口になることになります。（COM番号は環境によって変わります）。「はい」を押すと、COM４を開くと自動的にBT接続されるようになります。この例ではとりあえず「はい」を押します。


　仮想COMポートで接続されると、下のような画面になります。赤い丸からBT20Eアイコンまで点線でつながっている状態になります。


　BT-20E側も、LinkのLED(写真では緑のLED）が点灯し、接続が終了したことがわかります。


　PC上のアプリケーションソフトで、接続したCOMに対して送受信すると、BT20Eと接続したマイコンと送受信できます。実際の通信の様子はサンプルプログラムのページを参照してください。

　通信をやめる場合は、COMアイコン（上の左から３番目）を右クリックし、「切断」を選択します。通信を切断すると、AG-BT20E側ではリセットがかかります。リセット状態から再度通信できる状態になるまでには時間がかかります（数秒）ので注意してください。
