５方向スイッチAS-5PS の紹介　

＜概要＞

■上、下、左、右、押下の５方向スイッチ
■１０Ｋオームプルアップ抵抗内蔵
　各種マイコンボードに、外付け部品なしで接続できます。

＜仕様＞

出力端子
 　2.54mmピッチ８ピンDIP
動作温度
 　0〜70℃
寸法／重量
 　寸法24.1(W)x17.8(D)x15.0(H)mm　 重量：約3g (高さはピン長さを除く)

＜価格＞

　税込み　１，４７０円　（本体価格１，４００円）

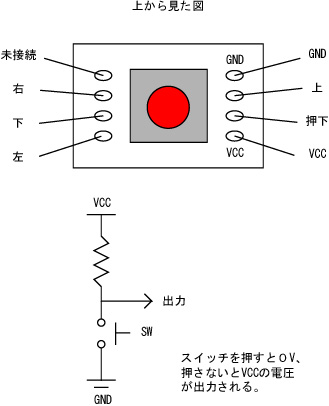

＜ピン配列＞


　　　

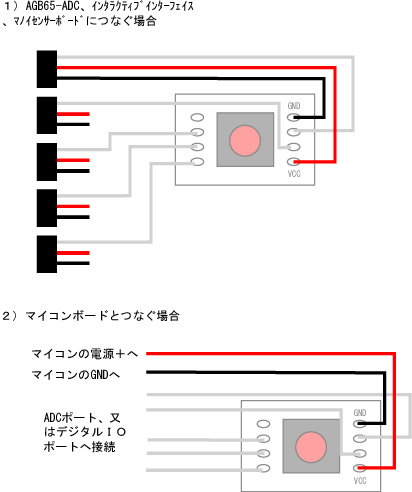

＜接続例＞


　　　



＜動作説明＞


　ピン配列の図のように、スイッチを押すと０Ｖ、押さないとＶＣＣの電圧が出力されます。マイコンのＩＯ端子と直接接続する場合、１００〜３３０オームの抵抗を信号線と直列に挿入すると、操作ミスによるＩＯ破壊などを防げます。

　
＜トラブルシューティングＱ＆Ａ＞

Ｑ：出力が出ない
Ａ：電源電圧と接続を確認してください。



＜使用上の注意＞

・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
