＜概要＞
■湿度を電圧に変換するセンサー
ＡＳ−HUMは湿度を電圧出力に変換して出力します。
■幅広い動作レンジ
温度-20℃〜80℃の範囲で、湿度0〜100%を測定可能。室内環境の湿度や、人間の呼気の検知なども可能。低消費電力で、電源は２，７Vから動作するのでバッテリなどでの駆動も可能。
■線形出力
出力電圧は湿度に対してほぼ比例の関係になりますので、出力電圧からの湿度への変換プログラムが簡単に作れます。
■オプションケーブル用の出力ピン
出力部は２ｍｍピッチのスルーホールになっています。オプションのピンヘッダとセンサーケーブルを使用することにより、コネクタの加工など不要で浅草ギ研製品などと簡単に接続することができます。
＜仕様＞
|
電源電圧
|
+2.7〜+5.5VDC
|
|
消費電流
|
0.5ｍＡ(Max)
|
|
測定範囲
|
湿度0〜100% |
|
動作温度
|
-40〜+85℃ |
|
反応速度
|
5Sec |
|
出力方式
|
アナログ電圧出力 |
|
接続部
|
2mmピッチ3P スルーホール |
|
RoHS
|
対応 |
|
寸法／重量
|
寸法10x18x4.8(H)mm
重量：約1g |
＜価格＞
税込み １，７８５円 （本体価格１，７００円）
＜オプション＞
ヘッダピン２ｍｍピッチ １列ｘ４０ ２５２円（本体価格２４０円）
センサーケーブル2mmピッチ3P-3P 20cm ３１５円（本体価格３００円）
センサーケーブル2mmピッチ3P-3P 20cm 10本セット ２，６２５円（本体価格２，５００円）
＊２０ｃｍ長の３本ツイストケーブル両端に２ｍｍピッチｘ３ピンのメスコネクタが付いているもので、浅草ギ研製のセンサポートなどに合います。
＊コネクタはヒロセ製A4B-3S-2Cです。

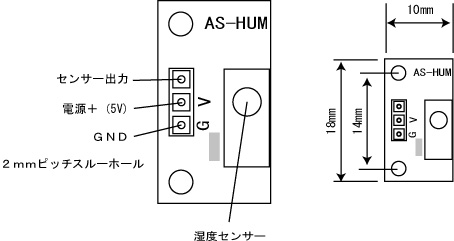

＜ピン配列＞
＜動作説明＞

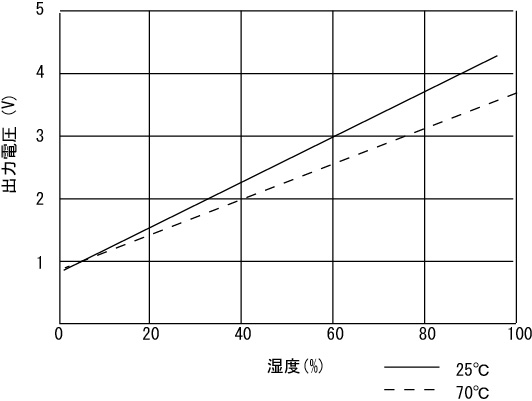

電源投入後、約７０ｍS後から、信号線に湿度に応じた出力が出ます。このセンサーの反応速度は約５秒です。湿度が大きく変わった場合、５秒後以降に正確な出力が出ます。出力電圧と湿度の関係は次のようになります。
＜運用上の注意＞
１）動作温度は-40〜+85℃ですが、環境温度が-20以下又は+60℃以上の場合は精度が下がります。尚、温度１００℃の場合は測定ができません。１２５℃以上になると壊れる可能性がありますのでご注意願います。
２）ヒステリシスが最大約２％あります。湿度上昇時と下降時では同じ湿度でも最大２％の誤差があります。
＜トラブルシューティングＱ＆Ａ＞
Ｑ：電源をつないでも出力が出ない。
Ａ：電源電圧や配線を確認してください。
＜使用上の注意＞
・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
|
