＜概要＞
■抵抗変化型の２軸のジョイスティック
２個のポテンショメータによる２軸のジョイスティックです。
■スプリング内蔵
スプリング内蔵により、常にセンターに戻ります。
＜仕様＞
|
許容電力
|
0.1W |
|
抵抗
|
10Kオーム／軸 |
|
動作温度
|
0〜70℃ |
|
寸法／重量
|
寸法27.7（W)x30.6(W)x41.7(H)mm
重量：約12g |
＜価格＞
税込み １，０５０円 （本体価格１，０００円）
＜ピン配列＞
ジョイスティックを上から見た場合です。

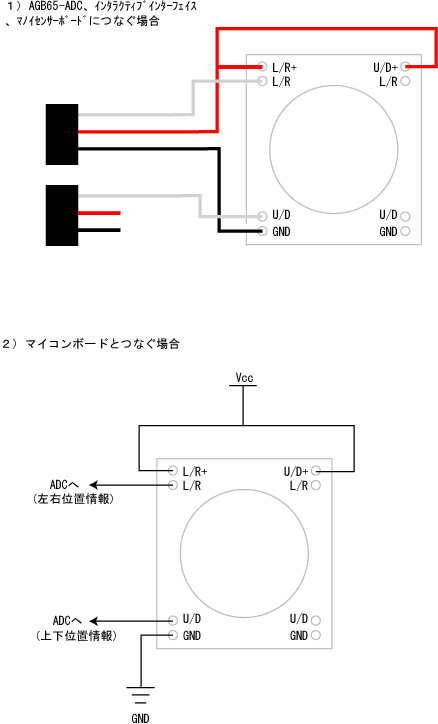

＜接続例＞
ジョイスティックを上から見た場合です。
＜動作説明＞
スティックを動かすと、GNDから見た抵抗値は下記のように変化します。中心位置でほぼ５Ｋオーム、最小値が約１Ｋオーム、最大値が約９Ｋオームになります。全体の抵抗は１０Ｋオームになります。
たとえば、電源電圧に５Ｖを使用した場合、中心位置では５Ｖｘ５０％＝２．５Ｖが出力されます。最小値では５Ｖｘ１０％＝０．５Ｖ、最大値では５Ｖｘ９０％＝４．５Ｖとなります。
※抵抗値の値は多少バラツキがありますのでご注意下さい。
＜トラブルシューティングＱ＆Ａ＞
Ｑ：出力が出ない
Ａ：電源電圧と接続を確認してください。
＜使用上の注意＞
・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
|
