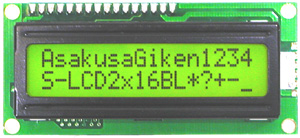

2x16 バックライトLCD　S-LCD2x16BL の紹介　

＜概要＞

■シリアル通信で表示させるＬＣＤ
　Ｓ−ＬＣＤ２ｘ１６ＢＬは、シリアルで文字を送ることにより。表示させるＬＣＤモジュールです。ＡＳＣＩＩ文字をそのまま表示しますので、ホスト（ＰＣ又はマイコン）から文字列を送るだけで表示できます。たとえば、マイコンの場合、 printf("Hello"); とするだけで Hello と表示します。

■ユーザー定義文字可能
　８個までの文字をユーザー定義可能。

■選べる通信速度
　通信速度は２４００、９６００、１９２００ｂｐｓの３つが選択可能です。


＜仕様＞

電源電圧

　5VDC
消費電流

　20ｍＡ(ライトＯＦＦ時)　80ｍＡ(ライトＯＮ時)
通信方式
 　ＴＴＬレベル、非同期シリアル通信　データ8bit　スタート1bit　パリティなし　フロー制御なし
通信速度
 　2400/9600/19200bps スイッチで選択
機能
 　ユーザー定義文字ｘ８、バックライトON/OFF、コントラスト調整（ボリュームで調整）
動作温度
 　-20℃〜+70℃
コネクタ
 　2.54mmピッチ３Pピンヘッダ
寸法／重量
 　寸法38x80mm　 重量：約46g


＜価格＞

　税込み　６，５１０円　（本体価格６，２００円）


＜ピン配列＞

　　　

　※通信速度スイッチは出荷時はTestになっています。通信を始める前に通信速度を設定しないと通信できませんので注意してください。設定スイッチは電源ON時の設定が有効になります。設定変更した場合は電源を切り入りしてください。
＜接続例＞


　　



＜動作説明＞


　通信速度設定スイッチを設定し、電源を入れるとバックライトが消えた状態でカーソルが表示されます。ＲＸにシリアル通信でＡＳＣＩＩ文字を送ると、画面に表示します。　ＡＳＣＩＩ文字以外の数値を送ると、ユーザー定義文字登録や、バックライトのＯＮ／ＯＦＦが調整できます。送るデータと機能（及び表示文字）の関係は次の通りになります。
１０進数 １６進数 動作説明
0 00 ユーザー定義文字＃０を表示
1 01 ユーザー定義文字＃１を表示
2 02 ユーザー定義文字＃２を表示
3 03 ユーザー定義文字＃３を表示
4 04 ユーザー定義文字＃４を表示
5 05 ユーザー定義文字＃５を表示
6 06 ユーザー定義文字＃６を表示
7 07 ユーザー定義文字＃７を表示
8 08 カーソル左移動
9 09 カーソル右移動
10 0A カーソル下移動
11 0B 未使用
12 0C 画面クリア　（この後５ｍＳ間はなにも送らないで下さい。）
13 0D 改行
14-16 0E-10 未使用
17 11 バックライトＯＮ
18 12 バックライトＯＦＦ（デフォルト）
19-20 13-14 未使用
21 15 ディスプレイＯＦＦ
22 16 ディスプレイＯＮ、カーソルＯＦＦ
23 17 ディスプレイＯＮ、カーソルＯＦＦ、点滅（カーソル部分が四角く点滅）
24 18 ディスプレイＯＮ、カーソルＯＮ
25 19 ディスプレイＯＮ、カーソルＯＮ、点滅（カーソル部分が四角く点滅）
26-31 1A-1F 未使用
32-127 20-7F ＡＳＣＩＩ文字を表示（詳しくはＡＳＣＩＩコードをネットで調べてください）
128 80 ０行目０文字目にカーソルを移動
129 81 ０行目１文字目にカーソルを移動
130 82 ０行目２文字目にカーソルを移動
131 83 ０行目３文字目にカーソルを移動
132 84 ０行目４文字目にカーソルを移動
133 85 ０行目５文字目にカーソルを移動
134 86 ０行目６文字目にカーソルを移動
135 87 ０行目７文字目にカーソルを移動
136 88 ０行目８文字目にカーソルを移動
137 89 ０行目９文字目にカーソルを移動
138 8A ０行目１０文字目にカーソルを移動
139 8B ０行目１１文字目にカーソルを移動
140 8C ０行目１２文字目にカーソルを移動
141 8D ０行目１３文字目にカーソルを移動
142 8E ０行目１４文字目にカーソルを移動
143 8F ０行目１５文字目にカーソルを移動
144 90 ０行目１６文字目にカーソルを移動　（S-LCD4x20の時だけ)
145 91 ０行目１７文字目にカーソルを移動　（S-LCD4x20の時だけ)
146 92 ０行目１８文字目にカーソルを移動　（S-LCD4x20の時だけ)
147 93 ０行目１９文字目にカーソルを移動　（S-LCD4x20の時だけ)
148 94 １行目０文字目にカーソルを移動
149 95 １行目１文字目にカーソルを移動
180 96 １行目２文字目にカーソルを移動
151 97 １行目３文字目にカーソルを移動
152 98 １行目４文字目にカーソルを移動
153 99 １行目５文字目にカーソルを移動
154 9A １行目６文字目にカーソルを移動
155 9B １行目７文字目にカーソルを移動
156 9C １行目８文字目にカーソルを移動
157 9D １行目９文字目にカーソルを移動
158 9E １行目１０文字目にカーソルを移動
159 9F １行目１１文字目にカーソルを移動
160 A0 １行目１２文字目にカーソルを移動
161 A1 １行目１３文字目にカーソルを移動
162 A2 １行目１４文字目にカーソルを移動
163 A3 １行目１５文字目にカーソルを移動
164 A4 １行目１６文字目にカーソルを移動　（S-LCD4x20の時だけ)
165 A5 １行目１７文字目にカーソルを移動　（S-LCD4x20の時だけ)
166 A6 １行目１８文字目にカーソルを移動　（S-LCD4x20の時だけ)
167 A7 １行目１９文字目にカーソルを移動　（S-LCD4x20の時だけ)
168 A8 ２行目０文字目にカーソルを移動　（S-LCD4x20の時だけ)
169 A9 ２行目１文字目にカーソルを移動　（S-LCD4x20の時だけ)
170 AA ２行目２文字目にカーソルを移動　（S-LCD4x20の時だけ)
171 AB ２行目３文字目にカーソルを移動　（S-LCD4x20の時だけ)
172 AC ２行目４文字目にカーソルを移動　（S-LCD4x20の時だけ)
173 AD ２行目５文字目にカーソルを移動　（S-LCD4x20の時だけ)
174 AE ２行目６文字目にカーソルを移動　（S-LCD4x20の時だけ)
175 AF ２行目７文字目にカーソルを移動　（S-LCD4x20の時だけ)
176 B0 ２行目８文字目にカーソルを移動　（S-LCD4x20の時だけ)
177 B1 ２行目９文字目にカーソルを移動　（S-LCD4x20の時だけ)
178 B2 ２行目１０文字目にカーソルを移動　（S-LCD4x20の時だけ)
179 B3 ２行目１１文字目にカーソルを移動　（S-LCD4x20の時だけ)
180 B4 ２行目１２文字目にカーソルを移動　（S-LCD4x20の時だけ)
181 B5 ２行目１３文字目にカーソルを移動　（S-LCD4x20の時だけ)
182 B6 ２行目１４文字目にカーソルを移動　（S-LCD4x20の時だけ)
183 B7 ２行目１５文字目にカーソルを移動　（S-LCD4x20の時だけ)
184 B8 ２行目１６文字目にカーソルを移動　（S-LCD4x20の時だけ)
185 B9 ２行目１７文字目にカーソルを移動　（S-LCD4x20の時だけ)
186 BA ２行目１８文字目にカーソルを移動　（S-LCD4x20の時だけ)
187 BB ２行目１９文字目にカーソルを移動　（S-LCD4x20の時だけ)
188 BC ３行目０文字目にカーソルを移動　（S-LCD4x20の時だけ)
189 BD ３行目１文字目にカーソルを移動　（S-LCD4x20の時だけ)
190 BE ３行目２文字目にカーソルを移動　（S-LCD4x20の時だけ)
191 BF ３行目３文字目にカーソルを移動　（S-LCD4x20の時だけ)
192 C0 ３行目４文字目にカーソルを移動　（S-LCD4x20の時だけ)
193 C1 ３行目５文字目にカーソルを移動　（S-LCD4x20の時だけ)
194 C2 ３行目６文字目にカーソルを移動　（S-LCD4x20の時だけ)
195 C3 ３行目７文字目にカーソルを移動　（S-LCD4x20の時だけ)
196 C4 ３行目８文字目にカーソルを移動　（S-LCD4x20の時だけ)
197 C5 ３行目９文字目にカーソルを移動　（S-LCD4x20の時だけ)
198 C6 ３行目１０文字目にカーソルを移動　（S-LCD4x20の時だけ)
199 C7 ３行目１１文字目にカーソルを移動　（S-LCD4x20の時だけ)
200 C8 ３行目１２文字目にカーソルを移動　（S-LCD4x20の時だけ)
201 C9 ３行目１３文字目にカーソルを移動　（S-LCD4x20の時だけ)
202 CA ３行目１４文字目にカーソルを移動　（S-LCD4x20の時だけ)
203 CB ３行目１５文字目にカーソルを移動　（S-LCD4x20の時だけ)
204 CC ３行目１６文字目にカーソルを移動　（S-LCD4x20の時だけ)
205 CD ３行目１７文字目にカーソルを移動　（S-LCD4x20の時だけ)
206 CE ３行目１８文字目にカーソルを移動　（S-LCD4x20の時だけ)
207 CF ３行目１９文字目にカーソルを移動　（S-LCD4x20の時だけ)
208-247 D0-F7 未使用
248 F8 ＃０ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
249 F9 ＃１ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
250 FA ＃２ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
251 FB ＃３ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
252 FC ＃４ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
253 FD ＃５ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
254 FE ＃６ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）
255 FF ＃７ユーザー定義文字　この命令の後に８バイトのデータを送ってください。（＊１）


（＊１）ユーザー定義文字について

　ユーザー定義文字は８バイトのデータで定義します。１文字が８ｘ８ドットになっていますので、文字１行が１バイトにあたり、８バイトで１文字のデータとなります。

　



＜トラブルシューティングＱ＆Ａ＞

Ｑ：電源をつないでも出力が出ない。
Ａ：電源電圧や配線を確認してください。

Ｑ：データを送ったが反応がない。
Ａ：送信データや通信速度設定が間違っていないか確認してください。プログラムの間違いかどうかの切り分け方として、裏面のＤＩＰスイッチを両方ＯＦＦにして電源を入れてみてください。バックライトが点等し、デモ用の文字が表示されたらＬＣＤ側は問題ないという判断ができます。線の接続なども確認してください。

　



＜使用上の注意＞

・バッテリ使用時には電源ラインをショートさせると、バッテリが破裂・発火する可能性があります。作業中にはショートさせないよう十分注意して下さい。また、取り付け後も、あいている電源ラインに導電物質が触らないように注意して下さい。
