自作ロボットを動かす方法としては、自立型、ラジコンプロポなどで操縦、ＰＣからリモートブレイン、などが考えられます。リモートブレイン型ロボットの場合はＰＣと無線で接続してデータのやりとりをする必要があります。その際に気になるのは到達距離、通信速度、複数ｃｈを同時通信できるか？などではないでしょうか。
　到達距離と通信速度はシステム全体の性能にかかわりますし、複数ｃｈ同時通信は大会出場時には必須の条件となります。

　無線の種類にはいろいろなものがありますが、ホビーや教育用としは以下が実際に入手可能なものだと思われます。

種類	距離	速度	周波数帯	最大出力	複数ｃｈ
微弱無線	数メートル	2400〜9600bps程度	規定なし	500uV/m	機種による
特定小電力	数十〜100m	2400〜9600bps程度	400MHz前後、1.2GHz	10mW	機種による
Bluetooth	数十〜100m	3Mbps	2.4GHz	1〜100mW	可
Zigbee	1〜100m	20K〜250Kbps	2.4GHz	10mW/MHz	可
無線LAN	数十〜数百m	54Mbps	2.4GHz	10mW/MHz	不可

　データ通信用の微弱および特定小電力無線機は、電子工作関連のメーカーから発売されておりますが、速度の点でいまひとつです。浅草ギ研でも以前は、周波数を物理的にSW切り替えで４０ｃｈ同時通信可能な微弱無線機を製造しておりましたが、速度を速くしたいという要望が多くありました。

　スペックだけを見ると、複数ｃｈ同時通信しない場合、たとえば自作ロボを自宅でしか動かさない場合は無線LANが非常に高速だと見えますが、無線LANの場合は消費電力が非常に大きく、システムの大きさも大きくなるので、ロボットには向かないと考えられます。

　BluetoothとZigbeeは携帯機器を意識しているものなので、ロボットに向いていると言えます。Zigbeeは消費電力が非常に小さいので、稼動部分が無く低消費電力なロボット（動かないのにロボットというかどうかは別として）に向いていると言えるでしょう。Bluetoothは年々速度が上がってきており、複数ｃｈ同時通信しても通信が可能（環境に依存します）なので一般的な自作ロボットに向いているかもしれません。

　ということで浅草ギ研ではAG-BT20Eという無線モジュールを開発しました。これは、現時点で一番上位のバージョンであるBluetoothVer2.0+EDRという無線で、理論的には通信速度が３Mbpsという仕様になっています。実際にはそこまでは出ませんが、AG-BT20Eの場合は双方向で最高460800bps（双方向足して約１Ｍｂｐｓ）で通信できます。出力はClass2というもので無線到達距離は約10m（環境に依存する）となっています。

　市販のロボットキットを作ったことがある方は経験があると思いますが、PCとロボットを有線ケーブルでつないでモーションデータを転送したりすることがあると思います。このとき、通信エラーはほとんど発生しないかと思います。
　無線と有線の一番の違いですが、無線の場合はいろいろな要因によって接続が途中で切れる可能性がある、ということです。無線システムの場合はこのようなエラーを考慮し、エラー発生の検知やエラー後の再接続の処理などを自分で構築する必要があります。
　自宅でテストしたときには問題ないが、大会などで無線機が沢山使われているところだと上手く動かないということはよくありますのでこの辺りを念頭において開発する必要があります。

　Ａ３３ＦのＵＡＲＴ２はｄｓＰＩＣのＵＡＲＴ２がそのまま出ています。Ａ３３ＦもＡＧ−ＢＴ２０Ｅも３．３Ｖ動作なので直接接続することができます。Ａ３３Ｆは３．３Ｖ電源を外部に供給できますので、ＡＧ−ＢＴ２０Ｅの電源はＡ３３Ｆから供給します。

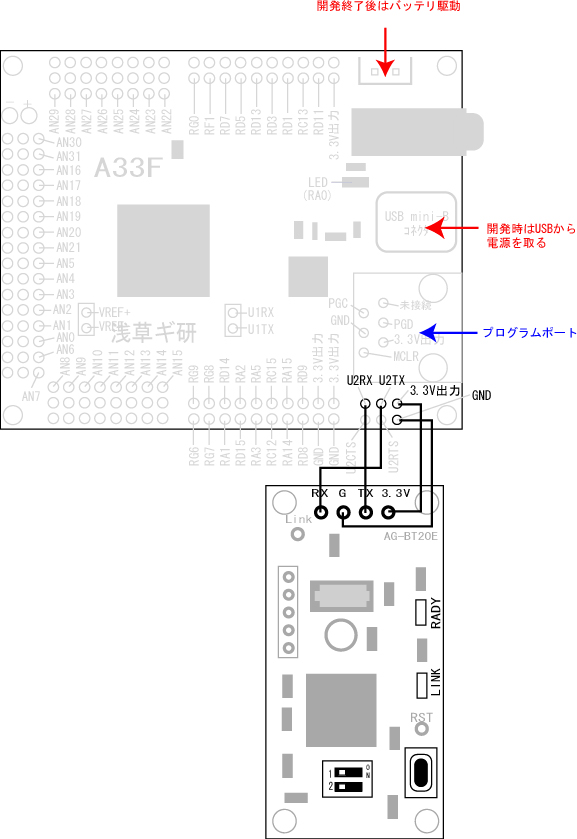

　ということで接続図は次の通りとなります。

　　


　Ａ３３ＦのＴＸ（送信）はＢＴ２０ＥのＲＸ（受信）、Ａ３３ＦのＲＸはＢＴ２０ＥのＴＸに接続します。

　実際の接続は次のようになります。実験なのでとりあえず手元にあったケーブルでてきとうに接続しています。ケーブルの長さはできるだけ短くした方がノイズがのらないのでよいでしょう。写真のＡ３３Ｆは、オプションのＡ３３Ｆ−ＥＸ２を装着しており、ＲＣサーボの駆動もできるようになっています。
　

　ＢＴ２０ＥはＢｌｕｅｔｏｏｔｈ無線なので、ＰＣ側にもＢｌｕｅｔｏｏｔｈ無線が必要になります。最近のＮＯＴＥパソコンにはＢｌｕｅｔｏｏｔｈが標準装備されているものもあります。デスクトップの場合は、ＵＳＢコネクタにさすタイプのＢｌｕｅｔｏｏｔｈ無線が非常に安い価格で入手できます。Ｂｌｕｅｔｏｏｔｈは年々規格が変わっていますが、現在は「Ｖｅｒ２．０＋ＥＤＲ」というのが最速で、ＢＴ２０ＥもこのタイプになりますのでＰＣ側も同じタイプを用意してください。

　Ｂｌｕｅｔｏｏｔｈは、物理的な仕様とともに、通信プロトコルなどが細かく規定されています。たとえば、コードレス電話ならコードレス電話用の通信規格、ファイル転送ならファイル転送用の、などアプリケーションごとに最適な通信ができるような規格が設定されてもいます。ＢＴ２０Ｅはその中で、仮想シリアルポートを構成するRFCOMM及びＳＰＰ（Serial Port Profile)というものを使っており、Ｂｌｕｅｔｏｏｔｈ同士で一旦つながってしまえはその後は両方の機器同士をあたかもシリアルポートでつないでいるように使うことができます。

　


　実際に送受信するデータは規定されたパケット（HCIパケットというもの）に変換されますので、実際のデータはBluetoothの仕様よりは低い速度でしか送ることができません。Ver2.0+EDRは最高3Mbpsですが、AG-BT20Eの最高速度は460800bpsなのはこのような理由からです。

　Bluetoothは実際にデータを送る前に、特定の無線同士を関連づける「ペアリング」という作業が必要です。また、この際にお互いにID登録をする場合もあります。このIDはPIN番号又はパスキーと呼ばれています。AG-BT20EもPIN番号を事前にお互いに登録する方式を取っており、IDは「0000」で固定となっていますのでPC側のBluetooth無線機のPIN番号を0000に設定する必要があります。

　Bluetoothはマスターとスレーブに分かれます。AG-BT20Eはスレーブに設定されていますのでPC側のBluetooth無線機をマスターとして使います。マスターは通信する相手を探したり、接続要求をするものです。

　無線の接続はおおむね次の手順で行われます。

　１）スレーブ側（AG-BT20E）を検索可能状態にする。AG-BT20Eは電源を入れるだけでこの状態になります。

　２）PCからBluetoothのスレーブ、つまりAG−BT20Eを検索する（PC側のソフトで行う。）。

　３）お互いにペアリングする（PC側のソフトで行う。）。

　４）接続する。（PC側のソフトで行う。）PC側のソフトによっては接続要求した後、COMポートを開いた段階で接続されるものもある。

　となります。

　接続はこのようにPC側の操作で行われますが、PC側Bluetooth無線機の種類によって接続に使うユーティリティーソフトの作法が違う場合があります。安価なPC用Bluetooth無線で一般的に手に入るものには下記があります。それぞれの接続手順はリンクをクリックしてください。詳細の操作方法を記載しています。

　■BlueSoleil系の接続手順

　■TOSHIBA Bluetooth Stack系の接続手順

　■WIDCOMM系の接続手順


　筆者の環境では、TOSHIBA...のユーティリティーソフトを使うと、仮想COMポートではない機能が動きっぱなしになってPCの速度が非常に遅くなるという現象がおきました。ということで、以後、BlueSoleil系の無線機、ELECOM製BT-UD1を使った場合の例を掲載します。

　 上記のリンクの例の通りにインストール及び接続確認すると、PCとAG-BT20Eが接続され、PCの画面は次のようになります。
　

　接続が成功すると、検索されたAG-BT20Eのアイコンが点線でつながり、データ通信を表す赤い点が移動します。電波の状態は、アイコン横のゲージで表示されています。

　浅草ギ研ではPCアプリケーションソフトを作る場合は、MicrosoftのVisualstudio2008環境でC#での例を多数紹介していますが、ここでもVisualC#2008（以下VC#)で簡単にシリアル通信するソフトウェアを書いてみました。VC#はマイクロソフトのホームページからExpressEditionというバージョンが無償でダウンロードできます。
　マイクロソフトはMSDNというページで開発のサポートを行っています。ここでダウンロードや、情報などが受けられます。質問がある場合はコミュニティのMSDNフォーラムという掲示板で質問できます。
　ちなみに、現時点ではVisualstudio2008の各言語のExpressEditionのダウンロードはこちらのページのようです。時間がたつとリンク先が変わる可能性があるので注意してください。

　冒頭でも書きましたが、ロボット用途ですとリモートブレインタイプの需要が多いのではないかと思います。私自身もリモートブレインロボットを作りたいということもあり開発したという経緯もあります。ということで、ここではとりあえず、PC側から何かデータを送って、それによってロボットが動くというアプリケーションを考えました。とりあえずは簡単にコントローラのようなものを作ってみます。ここでは行いませんが、AG-BT20Eは双方向なので、ロボットに搭載されたセンサのデータをPCへ送り、計算させ、それによりロボットへ指示を出す、という構成も可能です。

　ということでとりあえず作ったアプリが次になります。

　BTController.lzh (右クリックで対象を保存）

　プロジェクトファイル全てを圧縮していますので解凍してください。起動すると下のような画面になります。

　

　内容はいたって簡単で、各ボタンを押すとその値が送信されるというものです。使う前に、Openボタンを押してCOMポートをオープンします。0x30は十六進表記です。アスキーコードで0x30は数字の「0」ですので、事前にハイパーターミナルなどのWindowsのシリアル通信ソフトで送信されているかのテストをすることもできます。0x31は「1」...となります。詳しくは「ASCIIコード」でグーグルしてみてください。

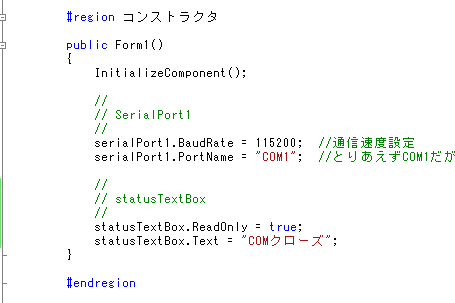

　プログラムを簡単に説明します。コンストラクタ部はこのようになっています。serialPort1.BaudRateの値を変えると通信速度を変更できます。ここではとりあえず、AG-BT20Eの初期設定である115200bpsに設定しています。ちなみにこの後、460800bpsで通信しても動きました（A33F側の設定もとうぜん変更する必要がある）。
　

　各ボタンのクリックイベントは次のようになっています。今回は１バイトを送信すだけですが、配列の大きさを変えて、Writeメソッドの値を変更すれば沢山のデータを送信できます。実験では４０００バイトぐらいを連続送信してみましたが問題ありませんでした。Writeの引数は　1つ目：配列名　２つ目：配列の開始位置　３つ目：送信数　となります。詳しくはVisualStudioについて勉強してみてください。
　

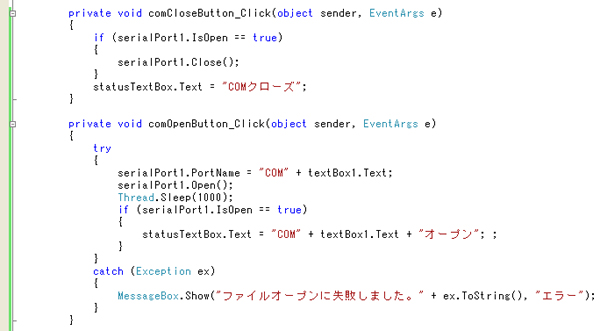

　COMポートのクローズとオープンの部分です。VisualStudio2008のSerialPortコンポーネントは、オープンやクローズをしてもすぐには反映されませんので、Thread.Sleepメソッドで少しまってからオープン成功の判定をしています。Thread.Sleepを使う場合は　using System.Threading;　を始めの方で宣言することにより使えるようになります。
　

　今回は動作テスト程度にします。Ａ３３ＦにはＬＥＤがついていますので、先ほどのＰＣアプリのボタンを押すことによりＬＥＤをＯＮ／ＯＦＦさせてみます。

　とりあえず作ったのが次になります。ここではソースファイルしか掲載しませんので、ＭＰＬＡＢでのプロジェクト作成（Ａ３３Ｆのサンプルページを参照）を行ってからこのソースファイルをプロジェクトに追加してください。

　RadioControll.c (右クリックで対象を保存)

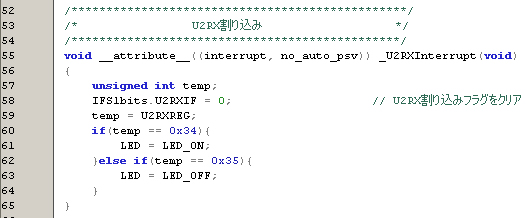

　解説するような部分は次のところです。その他は他のページを参照してください。
　Ｕ２（ＵＡＲＴ２）は115200bpsに設定され、起動時にオープンされます。Ｕ２の受信割り込みが入ったらこの部分が実行されますが、0x34を受信でLEDをON、0x35でOFFにしています。
　

　main部分はwhile(1)でずっとループしている記述になっていますが、本当にリモートブレインロボを作る場合はmain部には他の処理が入るかと思います。
　

　一つ注意点ですが、私は始め、この割り込み部分の判定を

　if ( U2RXREG ==0x34 )

　のようにｉｆ分でレジスタの内容を直接判定する記述をしていましたが、上手く動かなかったりする場合がありました。ＳＦＲを直接判定してはいけないようなので注意して下さい。

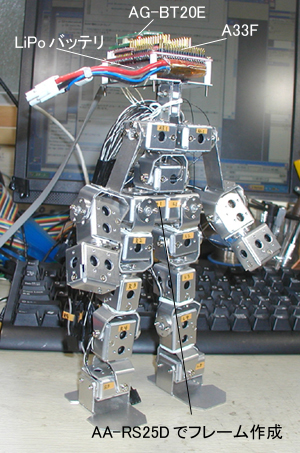

　通信を始めるにあたり、A33F側を通信可能状態にします。AG-BT20Eは電源を入れるだけで数秒で通信可能状態（赤LED点灯）になります。A33Fのプログラムはあらかじめ転送しておきます。ちょうど、個人的に小型ロボを作っていたのでそれに載せてみました。LiPoバッテリは実際に動作させるときの電源です。開発中はPCのUSBから電源を取っています。
　ちなみに、フレームは浅草ギ研のRCサーボ、AA-RS25Dを使っています。結構小さいロボが作れますが、写真ので23ｃｍぐらいです。サーボ自体がフレームになりますので組み立ては結構簡単で、配置換えなども簡単にできます。
　


　つぎに、PC側のCOMの番号を調べます。今、PC側とマイコン側でBluetoothが起動していて接続が終了したとしますとPC側のユーティリティーが接続状態を表示しているかと思います。
　

　BlueSoleilの場合は、接続されたAG-BT20Eのアイコンを右クリックし、「ステータス」を選択すると次の画面になります。
　ここのCOMポートの部分に接続されたCOMポートの番号が表示されます。筆者の場合はCOM77に接続されました。
　

　次にPC側アプリを起動してCOM77に接続します。「Open」ボタンを押すと、オープンが成功した場合はボタンの下にステータスが表示されます。エラーの場合は、Windowsの例外エラーの内容をそのままメッセージボックスで表示するようにしていますので内容を確認して対応してください。
　

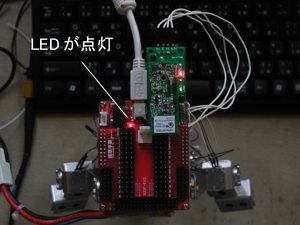

　0x34ボタンを押すとA33FのLEDが点灯しました。
　
　

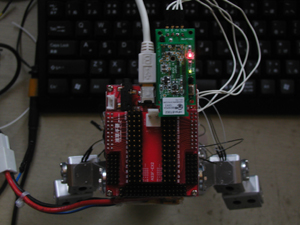

　0x35ボタンを押すと消灯します。
　



２００８年４月２６日
